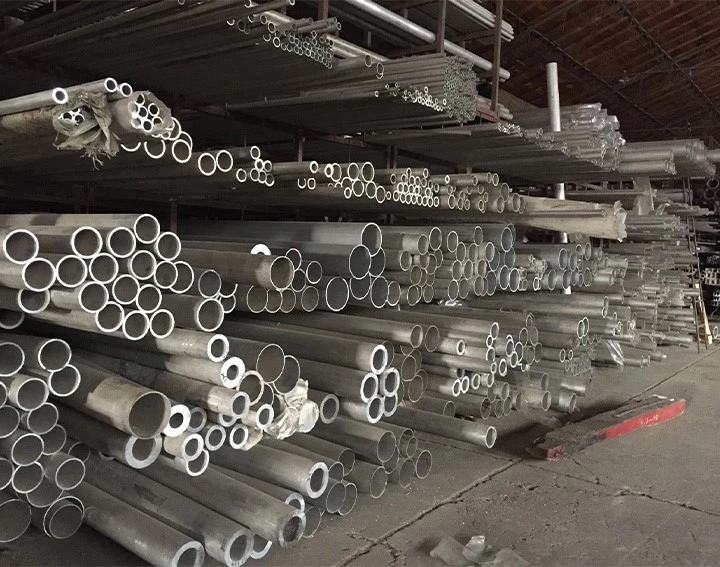

2024 och 7075 flygplans aluminiumlegeringar
GNEEarbetar mycket med hög-hållfasta aluminiumlegeringar för flyg- och rymdfart som t.ex7075 och 2024, som båda är kända för utmärkta mekaniska egenskaper och god bearbetbarhet.
Även om båda legeringarna används i stor utsträckning inom flyget, har var och en sina styrkor:7075 utmärker sig i styrka, medan2024 är mer fördelaktigt för bearbetning och svetsning.
Jämförelse av 2024 och 7075 aluminiumlegeringar
| Egenskap/parameter | 2024 aluminiumlegering | 7075 aluminiumlegering |
|---|---|---|
| Styrka | Hög, med utmärkt utmattningsmotstånd | Mycket hög, bland de starkaste aluminiumlegeringarna som finns |
| Seghet | Måttlig | Låg, benägen för stresskoncentration |
| Svetsbarhet | Måttlig, lämplig med rätt teknik | Dålig, svår att svetsa |
| Korrosionsbeständighet | Relativt låg, kräver skyddande beläggning | Låg, behöver extra skydd, hög risk i fuktiga miljöer |
| Värmebehandlingstillstånd | T3, T4, T351, T6 | T6, T73, T76 |
| Formningsmetoder | Extrudering, smide, valsning | Extrudering, smide, bearbetning |
| Flyg- och rymdtillämpningar | Flygkroppsstrukturer, vingbalkar, vingskinn | Vingar, flygkroppsramar, landningsställskomponenter |
Egenskaper för 2024 och 7075 aluminiumlegeringar
2024 aluminiumlegering
Styrka:Uppvisar utmärkt styrka och utmattningsbeständighet, överträffar ofta 7075 i cykliska stressförhållanden.
Svetsbarhet:Måttlig; kan svetsas med rätt teknik.
Korrosionsbeständighet:Begränsad; beläggningar eller ytskydd krävs.
bearbetbarhet:Lätt att bearbeta, lämplig för nitning, svetsning och tillverkning av stora strukturella komponenter.
7075 Aluminiumlegering
Styrka:Bland de högsta-aluminiumlegeringarna, särskilt efter värmebehandling.
Seghet:Lägre än andra hög-höghållfasta legeringar, benägen för stresskoncentration.
Korrosionsbeständighet:Kräver skyddsåtgärder, speciellt i våta eller fuktiga miljöer.
bearbetbarhet:Utmärkt när den är korrekt -värmebehandlad (T6, T73, T76), lämplig för komplexa strukturella komponenter.
Kemisk sammansättning
2024 aluminiumlegering
Aluminium: ~90%
Koppar (Cu): 3.8–4.9%
Magnesium (Mg): 1.2–1.8%
Mangan (Mn): 0.3–0.9%
Kisel (Si):Mindre än eller lika med 0,5 %
Järn (Fe):Mindre än eller lika med 0,5 %
Andra element:Varje Mindre än eller lika med 0,05 %, totalt Mindre än eller lika med 0,15 %
7075 aluminiumlegering
Aluminium: ~90%
Zink (Zn): 5.1–6.1%
Magnesium (Mg): 2.1–2.9%
Koppar (Cu): 1.2–2.0%
Krom (Cr): 0.18–0.28%
Kisel (Si):Mindre än eller lika med 0,4 %
Järn (Fe):Mindre än eller lika med 0,5 %
Andra element:Varje Mindre än eller lika med 0,05 %, totalt Mindre än eller lika med 0,15 %
Bearbetning och formningsmetoder
2024 aluminiumlegering
Värmebehandling:Vanliga tillstånd inkluderar T3, T4, T351 och T6.
Formningsmetoder:Kan tillverkas genom extrudering, smide eller rullning till plåt, profiler eller rör.
7075 aluminiumlegering
Värmebehandling:T6, T73 och T76 tillstånd förbättrar styrka och mekanisk prestanda.
Formningsmetoder:Kan formas till olika former och storlekar genom extrudering, smide och bearbetning.
| Egenskap/parameter | 2024 aluminiumlegering | 7075 aluminiumlegering |
|---|---|---|
| Värmebehandlingstillstånd | T3, T4, T351, T6 | T6, T73, T76 |
| Värmebehandlingseffekt | Ökar styrka och mekaniska egenskaper | Avsevärt förbättrar styrka och övergripande prestanda |
| Formningsmetoder | Extrudering, smide, valsning | Extrudering, smide, bearbetning |
| Tillgängliga produktformulär | Plåtar, profiler, rör | Olika former och storlekar |
Flyg- och rymdtillämpningar
2024 aluminiumlegering
Flygplanskonstruktioner:Flygkropp, vingbalkar, vingskinn.
Militär luftfart:Används i stridsflygplan, transportplan och andra högstyrka-flygplan.
7075 aluminiumlegering
Strukturella komponenter:Vingar, flygkroppsramar och landningsställsdelar.
Militär luftfart:Idealisk för militära flygplan som kräver hög styrka och låg vikt.
